熔斷器

熔斷器是低壓配電和電控設備中的重要保護組件。起短路保護作用。熔斷器串聯在電路中，在電路發生短路或嚴重過載時，熔體自行熔斷，從而切斷故障電路，起到保護電路作用。熔斷器的上下級配合或與其它電器配合使用，可在一定的短路電流范圍內滿足選擇性保護要求。

低壓熔斷器種類很多，按結構形式可分為：半封閉插入式熔斷器、無填料密閉管式熔斷器和有填料密閉管式熔斷器。

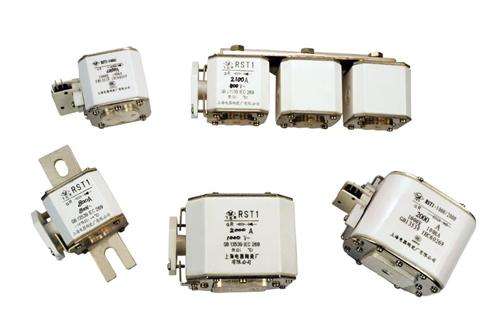

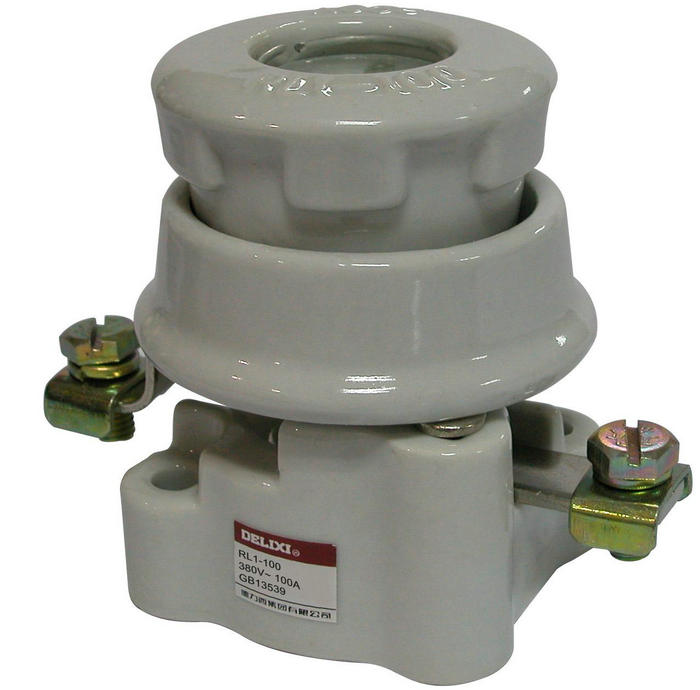

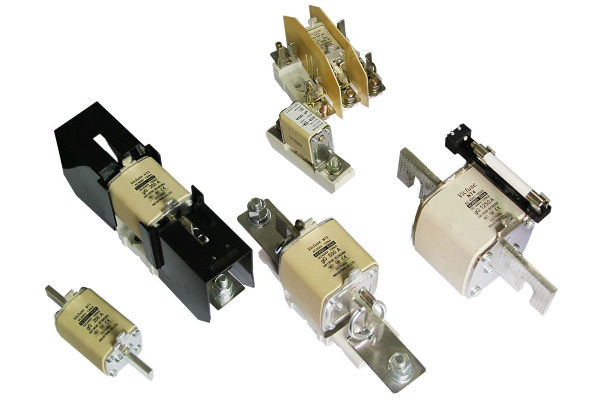

目前的典型產品有RT0、RT10、RT11系列有填料封閉管式熔斷器，RM7、RM10系列無填料封閉管式熔斷器，RL6、RL7系列螺旋式熔斷器，PZ1-100、QSA、NT系列熔斷器以及引進的aM、gM系列熔斷器。

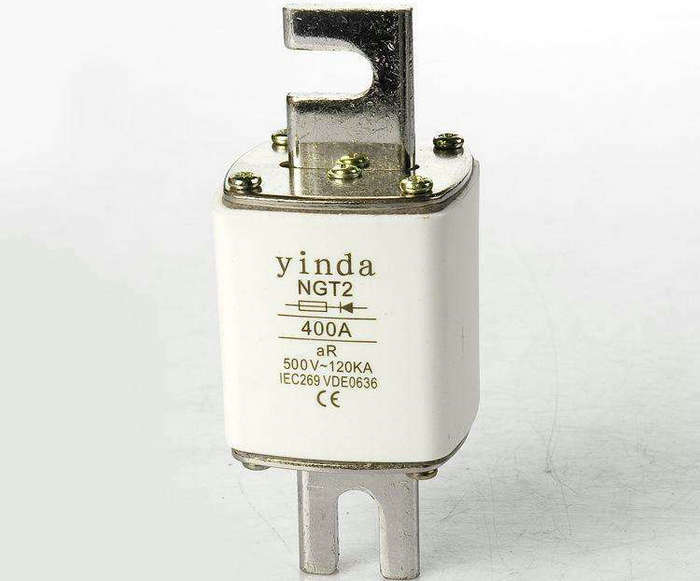

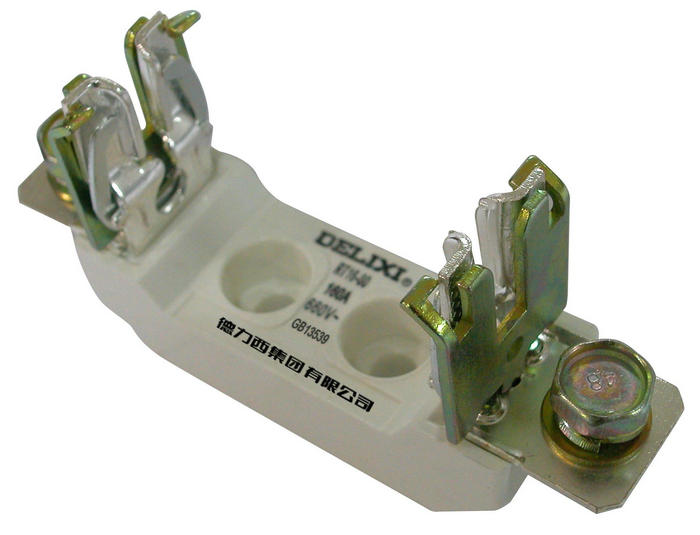

熔斷器的結構。熔斷器一般由熔斷體和底座（螺栓連接無底座）構成，熔斷體由熔體、熔管、觸刀等組成。有填料熔斷器一般用石英砂作填料，工業用熔斷器用銅片作熔體材料，半導體保護用烙斷器用銀片作熔體材料，特大電流常用2-3個單體組合成組合型冇填料熔斷器。無填料密封管式熔斷器用鋅片作熔體材料，且熔體可更換。
熔斷器的技術參數:
熔斷器的主要技術參數有：額定工作電壓、額定電流和斷流能力。額定工作電壓是從滅弧角度提出的，當熔管的工作電壓大于額定電壓、熔體熔斷時，可能出現電弧不能熄滅的危險。熔管的額定電流是由熔管長期工作所允許溫升決定的電流值。所以熔管中可裝入不同等級額定電流的熔體，但所裝入熔體的額定電流不能大于熔管的額定電流值。斷流能力是表示熔管在額定電壓下斷幵電路故障時所能切斷的最大電流值。
選用熔斷器的原則如下。
①根據用電網絡電壓選用相應電壓等級的熔斷器：根據配電系統可能出現的最大故陣電流，選用具有相應分?jǐn)嗄芰Φ娜蹟嗥鳌?br /> ②在配電系統中，各級熔斷器應互相R合以實現選擇型。一般要求前級熔體比后級熔體的額定電流大2-3級，以發生越級動作而擴大故障停電范圍。
③在電動機回路中用作短路保護時，為避免館體在電動機0動過程中熔斷，對于單臺電動機，熔體額定電流≥（1.5-2.5）x電機額定電流：對于多臺電動機，總?cè)垠w額定電流≥（1.5-2.5）x容量最大一臺電動機的額定電流+其余電動機的計算負荷電流。
④對電爐及照明等負載的短路保護，熔體的額定電流等于或稍大于負載的額定電流。
熔斷器的操作使用注意事項。
①熔斷器及炫體必須安裝可靠，防止某相斷開。
②熔斷器周圍介質溫度與被保護對象的周圍介質溫度基本一致，防止保護動作產生誤差，平時應經常清除熔斷器表面積有的塵埃。
③拆換熔斷器時，應使用同一型號規格的熔斷器，不允許用其它型號規格這斷器代用，更不允許用金屬導線代替熔斷器接通電器。

④采用熔斷器保護線路時，熔斷器應裝在各相在線；在二相三線或三相四線回路的中性在線嚴禁裝熔斷器，這是因為中性線斷開可能會引起各相電壓不平衡，從而造成設備燒毀事故；在公共電網供電的單相線路的中性在線應裝熔斷器。

熔斷器大致可發為以下幾種：

插入式熔斷器
