熱繼電器

熱繼電器，是做為過熱過載電流保護的電控組件，通常裝設于接觸器后方，并做為防止高功率馬達電流過載之用途。也稱為：熱動繼電器、過電流繼電器、積熱繼電器。

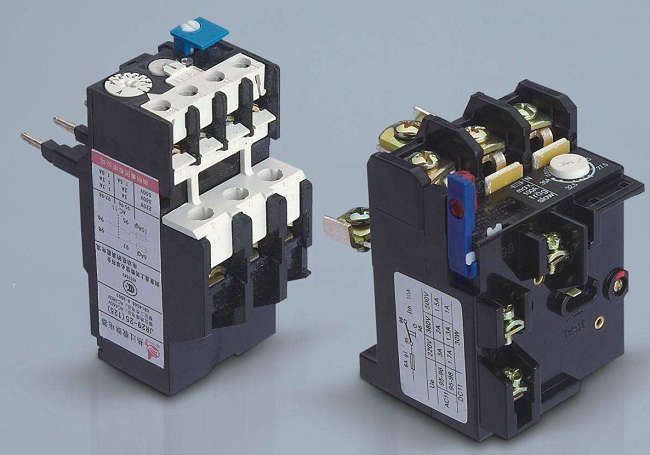

祥科熱繼電器

原理：

利用雙金屬片作為電動機之過負載保護用，當電動機發生過載時，使串聯于主電路的發熱組件發熱，并使鄰近的雙金屬片受熱而彎曲，致使接點被頂開，電動機控制回路因此被切斷，而電動機也隨之?dāng)嚯?，以達到保護之目的，因此與一般繼電器功能與使用上有很大不同。

雙金屬片是指兩種不同膨脹系數之金屬疊合而成，當電路負載電流超過設定標準時，串聯在主電路之電阻產生熱量使雙金屬片受熱，膨脹系數較大的金屬片伸長較多，而較小的金屬片伸長較少，故雙金屬片即成彎曲狀而推動斷回路用的接點，并導通警報用回路接點。
