電氣原理圖

電氣原理圖是用來表明設備電氣的工作原理及各電器元件的作用，相互之間的關系的一種表示方式。

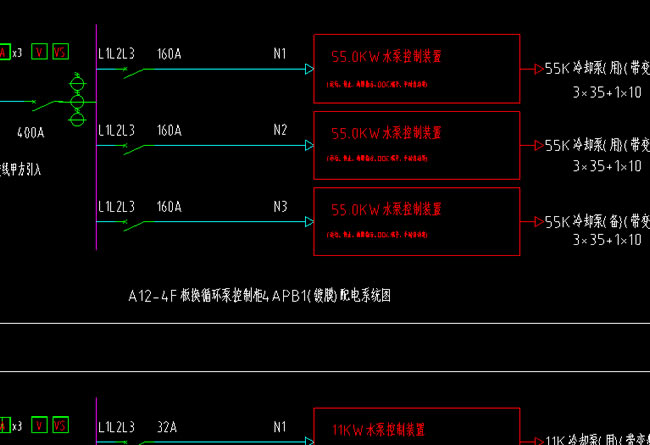

 電氣原理圖-祥科提供

從總體上來看，電氣原理圖一般劃分為兩個部分:

第一就是主電路，第二就是該原理圖的輔助電路，這兩個部分緊密聯系。

對于圖中的所有元件，它們都非常規范，符合一定的國家標準，有統一規定的圖形符號，電氣原理圖的布局很講究，擁有比較規范并且清晰明了的文字符號標注。還有，注重簡單明了，拋棄復雜的文字，而是以簡單易懂的圖形符號來取代。
