污水處理廠遠程監控系統

隨著科學技術的不斷發展，計算機和自動控制技術的加入，污水處理自控問題迎刃而解。祥科設計了一種基于PLC的遠程監控系統，用于對污水處理過程進行自動控制和遠程監控，大大提高了污水處理系統的工作效率。



系統概述：

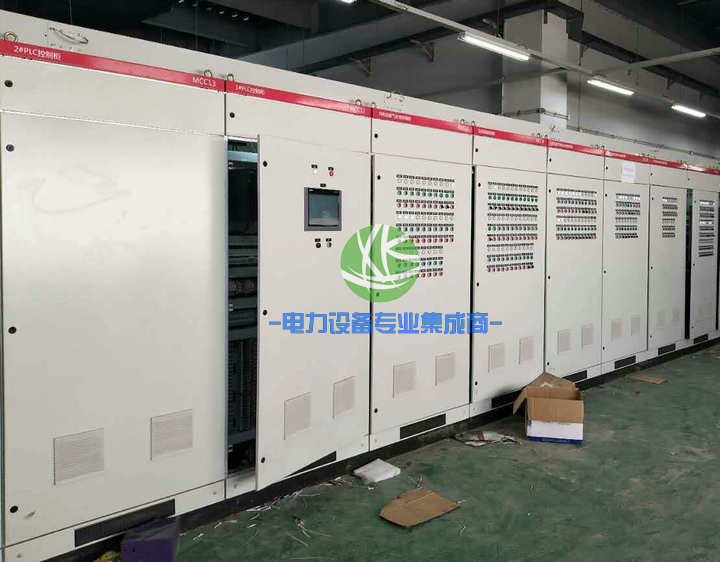

本遠程監控系統采用分布式控制系統結構，由上位機、下位機和現場儀表設備構成，實現實時數據采集和自動控制的功能。監控中心控制室設立兩臺上位機、一臺打印機。下位機設立3個PLC控制站，即1號PLC站、2號PLC站和3號PLC站，分別用于各不同處理過程的控制。PLC選用西門子S7-200系列，上、下位機通過工業以太網交換機組成以太網絡進行通訊。該系統具有極高的性能/價格比。

二、PLC控制系統下位機設計



1號PLC控制站設計



1號PLC控制站是污水處理的第一步。PLC連接超聲波液位計、孔板流量計、壓力變送器及溫度變送器作為模擬量輸入信號，粗細格柵機、柵渣壓榨輸送一體機及潛水泵的運行狀態作為數字量輸入信號。通過超聲波液位計檢測的污水液位，液位達到高限值時自動啟動潛水泵將污水輸送至下一處理工藝段；液位達到低限值時自動停止?jié)撍玫倪\(yùn)行，防止干燒。液位的高、低限值可在上位機實時在線修改。各電氣設備均設手動、自動兩種運行模式，可根據實際運行需要進行選擇。流量計用以計量污水進水量。

2號PLC控制站設計



2號PLC控制站是整個污水處理過程中最重要的一環。主要連接檢測儀表有pH計、溶解氧監測儀、污泥濃度儀等分析儀表及超聲波液位計、溫度變送器、壓力變送器等儀表作為模擬量輸入信號。主要電氣設備有攪拌機、曝氣機、潷水器、砂水分離器、排砂泵、提升泵等，其中各設備運行狀態作為數字量輸入信號，數字量輸出信號用于控制各設備的啟動/停止。提升泵控制原理與1號PLC控制站中潛水泵控制原理相同，均為通過液位值自動控制。攪拌機、曝氣機、潷水器為循環順序控制，攪拌機啟動相應的設定時間后，閑置一段時間，然后曝氣機啟動相應的設定時間，閑置一段時間后，攪拌機再次啟動，當循環運行次數達到設定次數時，開啟潷水器，將清水排出。設備運行時間、閑置時間、循環運行次數等參數均可在上位機實時在線修改。



3號PLC控制站設計



3號PLC控制站是污水處理過程工藝的尾段。主要負責控制二氧化氯消毒機、排泥泵等電氣設備。連接余氯監測儀作為模擬量輸入信號，實時監測消毒后清水中的余氯指標，以滿足排放標準。連接污泥界面儀作為模擬量輸入信號，實時監測污泥池中污泥界面高度，達到設定高度時，自動啟動排泥泵，將污泥外排，低于設定高度時，停止排泥泵。





三、 監控中心的設計

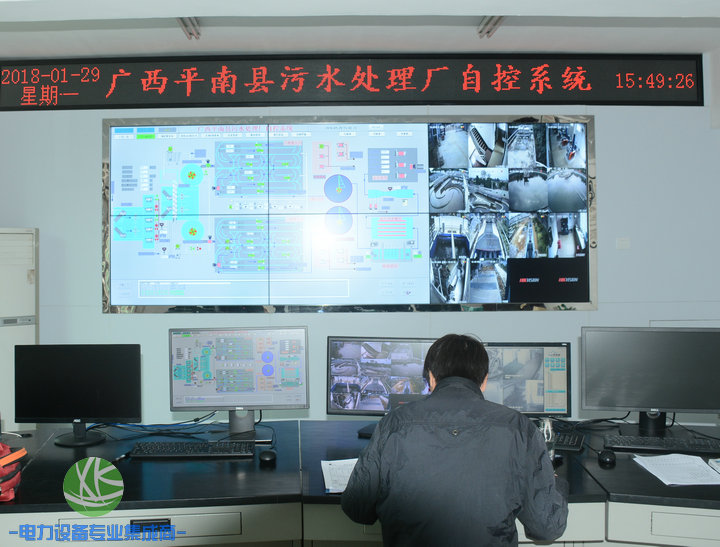

監控中心配設上位機兩臺，作為操作員站(其中一臺兼工程師站)，打印機一臺用于打印歷史趨勢、運行報表等。軟件采用西門子Wincc上位機軟件，與下位機通訊簡單，組態方便。

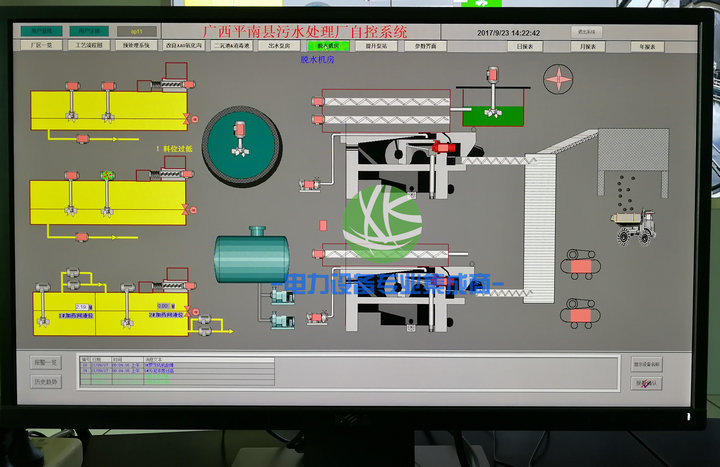

主監控系統界面將工藝流程、儀表數據顯示、流量累計、自動運行參數設定、設備運行狀態反饋及各設備控制功能集中顯示，非常便于操作員對現場運行狀態的觀察和控制。各設備均設手動、自動兩種運行模式，可根據實際運行情況投入自動運行。對反應池中的曝氣、攪拌、閑置等過程可進行自動運行時間及運行次數的設定，并可往復循環運行。另外，監控系統集歷史趨勢查詢、操作記錄查詢、報警記錄查詢、運行報表查詢等功能與一體，并可通過中控室設立的打印機實時打印。



該系統主要特點及優勢為：



1)各潛水泵、提升泵可根據液位自動啟停；各泵可根據運行時間優先啟動運行時間相對較少的泵，避免長期運行某泵導致磨損過大。



2)曝氣時間、曝氣間隔時間、攪拌時間、攪拌間隔時間、循環運行次數等參數均可根據實際運行情況在監控畫面實時調整，方便用戶對于污水處理過程的控制，可實現無人值守，節省了大量人力及運行成本。



四、通訊網絡的設計



通訊網絡是上位機監控系統和下位機PLC控制系統的連通介質，其穩定性和實效性直接決定了整個系統的運行狀況好控制功能。本公司設計的通訊網絡以Ethernet/IP協議為基礎。利用光纖將分布式PLC和上位機連接，在中控室設立以太網交換機，組成以太網絡，確保通訊的穩定和實效性。同時，由于采用光纖以太網通訊，將各PLC分布在相應的工藝區域，使得儀表、電氣等設備的連接電纜長度大大減少，節省了大量施工成本。



通訊網絡除以太網外，還對外開放Modbus通訊接口，可通過RS485通訊協議方便擴展連接第三方設備，系統的擴展性、可兼容性大大提高。



系統預留GPRS無線通訊模塊，方便將運行數據實時無線上傳到環保部門的監控中心。



五、祥科污水廠遠程監控系統



祥科的污水廠遠程監控系統自投入運行以來，由于采用基于PLC的遠程監控系統，整個污水處理系統運行平穩，故障率極低，自動化程度高，操作靈活簡便，基本實現了無人職守運行，為各企業節省了大量運行成本。
