plc控制柜在工業，農業，商業等領域的應用都非常廣泛。Plc控制柜包含了硬件，如空氣開關,PLC 通信模塊,變頻器,觸摸屏等之外，還有軟件部分。所以整個plc控制系統，則包含硬件與軟件。

祥科的plc控制系統主要應用場境為：工業廢水、廢氣的自動化處理，市政污水提升泵站，中水回用自動化處理系統，恒溫恒濕系統控制等。

每套plc系統的設計，一般會遵循以下的步驟：

1. 了解生產設備控制系統的要求

1) 設計PLC控制之前，首先要了解哪一種生產設備，投入的原料種類與方式，輸出的成品形狀。其中控制過程與程序、控制要求和安全考慮(為首要條件) 。
2) 了解整個控制系統要完成何種任務，工藝過程各個環節的相戶關系。為連續式或批次式的生產；控制須分段式或集權式；操作接口的要求，人機接口的需求，自動化或手動的程度等等。
3) 設備電源需量的規劃與如何取得；驅動電機的種類和電壓與功率和其控制方式；電機是否需要備臺，故障的修護考慮。
4) 需要那些輸入/輸出信號，選用何種品牌的PLC。選用何種輸入/輸出組件和電壓，為人員安全考慮，盡量使用24V組件；那些信號需要輸出至PLC外部，通過何種組件驅動負載。
5) 了解機械運轉部件的驅動方式是液壓、氣動還是電動，運轉部件與各電氣執行組件之間的連系，連動還是單動；運轉部件的信號或?qū)嶋H量是否回授；是否有數量的運算，或較高階的PID演算。
6) 另外，還需注意那些量數需要監控、報警、顯示或上傳。是否需要故障診斷，需要那些安全保護措施…等等。

2. 控制系統初步方案規劃與設計

1) 統計輸入/輸出點數，選擇購置PLC和適配卡的數量，相關控制組件的規格與數量，人機接口、操作盤和配電箱的規范。
2) PLC間和人機接口的通信接口選擇，人機接口的規劃；電機的啟動/停止不要規劃于人機接口內的軟體開關，應使用硬體開關，和安全考慮的緊急停止按紐開關亦需硬體線路制作。
3) 控制系統的設計往往是漸進式，不斷去完善控制程序。在這過程中，先大致確定一個初步控制方案，并畫出控制流程圖和控制程序的步驟。
4) 首先解決主要控制部分，對于不太重要的監控、報警、故障診斷及保護措施等可暫不先考慮。

3. 依據控制要求確定輸入/輸出組件，繪制輸入/輸出接線圖和主線路圖

1) 繪制PLC控制系統圖，一個或多個PLC連線控制；控制電源圖的繪制，聯至PLC和輸入/輸出的電源。

2) 依據PLC輸入/輸出量選擇合適的輸入/輸出控制組件，計算所需輸入/輸出點數，并參照其他要求選擇合適的PLC廠牌和機型。依據PLC機型特點輸入/出控制組件繪制PLC輸入/輸出接線圖，確定輸入/輸出控制組件與PLC輸入/出端的對應關系。

3) 輸入/輸出組件的布置應盡量考慮接線、布線的方便。同一類或同一個部位的電氣組件盡量排在一起，而有利于梯形圖的編程。一般電源和主電路比較簡單，可一并繪制。

4. 依據控制要求和輸入/輸出接線圖繪制梯形圖

1) 此步驟是整個設計過程的關鍵，梯形圖的設計需要掌握PLC的各種指令應用技能和編程技巧。同時還要了解PLC的基本工作原理和硬件結構。梯形圖的正確設計是確?？刂瓢踩煽窟\(yùn)行的關鍵。
2) PLC資料與應用可要求供應商支持。
3) 此時亦需編寫操作/使用/維護等手冊，供操作者保養員孰悉設備的運作與保養。

5. 重復完善上述設定內容

1) 完善和簡化繪制的梯形圖，檢查是否有遺漏。若有必要還再反過來修改和完善輸入/輸出接線圖和主電路圖及初步方案設計。
2) 加入監控、報警、顯示、故障診斷和設備和人員安全的保護措施等，最后進行統一完善。

6. 利用模擬仿真軟體的程序調試

1) 在電氣控制設備安裝和接線前，最好先在PLC上進行模擬調試，或在模擬仿真軟件上進行仿真調試，并進行程序修飾完整。
2) 確?？刂铺菪螆D沒有問題或遺漏再進行連機調試。

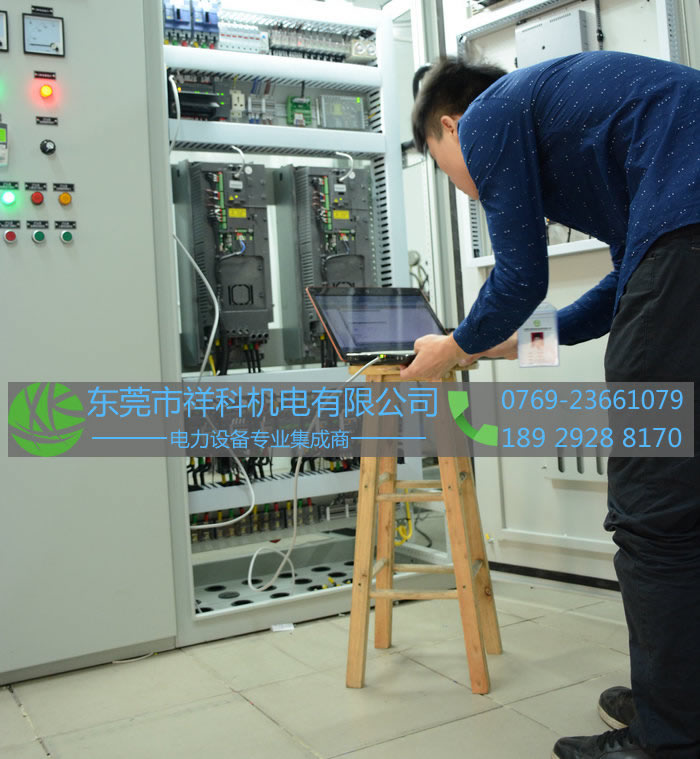

plc控制柜調試

7. 設備安裝調試
1) 送電后輸入/輸出點的測試線路必須接線無誤或故障組件排除。
2) 將梯形圖載入PLC中，依據設計的電路進行電氣控制組件的安裝和接線并測試接線無誤。
3) 然后分部位在電氣控制設備上進行試運行，并進行在線調試與修改至完善。
