剛從事電氣設計的同行，經常弄不清楚雙電源供電和雙回路供電的區別。雙電源和雙回路同樣都是為用電負荷提供兩路用電，那么他們?cè)跇?gòu)架及功能又有什么不同呢？

雙電源：一種由微處理器控制，用于電網系統中網電與網電或網電與發電機電源啟動切換的裝置，可使電源連續源供電。二路電源來自不同的變電所（或一路電源一路發電機）。

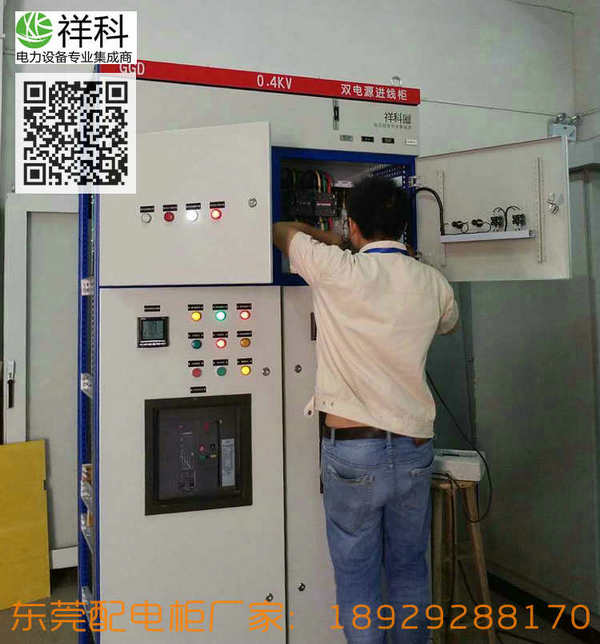

祥科生產的雙電源控制柜

雙回路：一個負荷有兩個供電電源的回路。兩路電源來自同一變電所且不同段母線（有時因倒負荷，可能二段母線并列）。

首先，雙電源現在的標準說法叫雙重電源：一個負荷的電源是由兩個電路提供的，這兩個電路就安全供電而言是互相獨立的。

其次，雙電源的電源，應該是電業的變電所，而不是項目內部的變電所（項目整體作為負荷來考慮）。

再次，電源的變壓器必須是引自不同的母線段。有些地區變電所是有2臺變壓器，但兩臺變壓器均由一段母線配出，采用的是單母線或者單母線分段的接線方式，是不能作為雙電源來處理的。

因此，雙重電源應該是引自電業變電所的由其中不同母線段分別配出一路電源而組成的供電電源。

而對于雙回路就沒有這個要求了。由一臺變壓器配出的2個回路或者環網、由同一母線段的2臺變壓器配出的2路電源都可以作為雙回路考慮。雙回路電源只能確保二級及以下負荷的供電需要。

雙電源供電方式是由兩個獨立變電所引來兩路電源，或者由一個變電所兩臺變壓器的兩段母線上分別各引一路電源，這樣引來的兩路電源能夠保證各路電源的獨立性，當一路電源因故障停電時，另一路電源還能保證建筑物的可靠供電。雙回路供電的供電方式可以是雙電源供電，也可以是單電源雙回路供電。在單電源雙回路供電時，當供電電源或母線發生故障時整個建筑的供電電源將會中斷。

綜上所述，雙電源一般來說比雙回路可靠，因?yàn)?ldquo;雙電源”是電源來源不同，相互獨立，其中一個電源斷電以后第二個電源不會同時斷電。
