眾所周知，斷路器在低壓配電柜里屬于主要元器件。在配電柜里，根據應用場合不同，斷路器可分為：框架斷路器與一般的塑殼斷路器。這兩者有什么本質的區別嗎？下面，祥科為大家闡述一下這兩者的不同之處。

從外觀尺寸上：

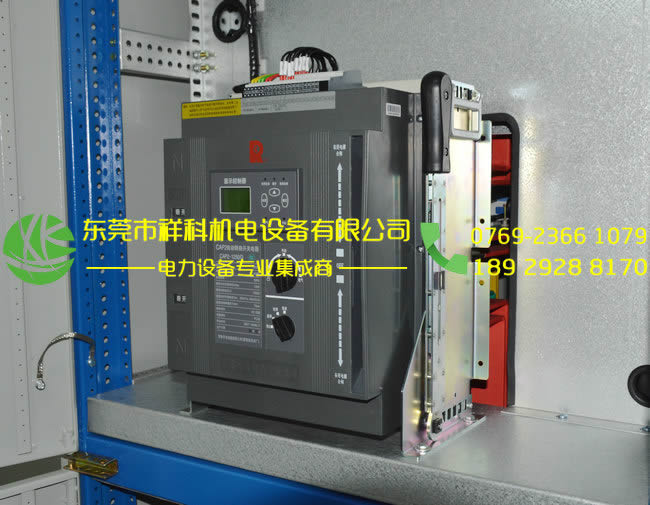

在外形尺寸上框架斷路器要大于塑殼斷路器。下圖為祥科經常用到的常熟牌框架斷路器。

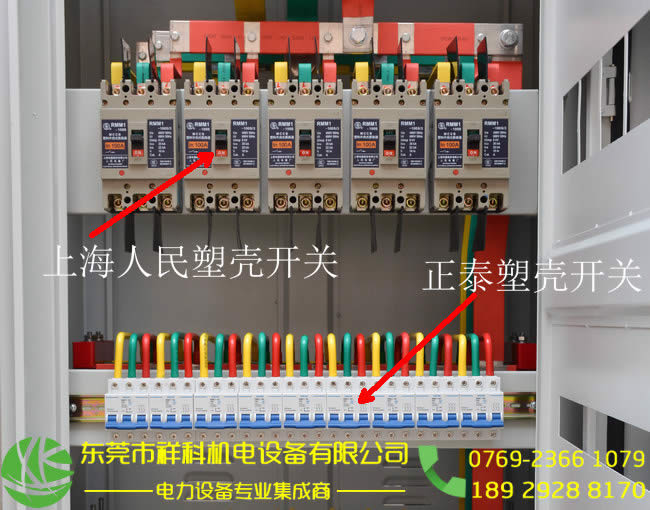

下圖為祥科常用的塑殼斷路器：

從結構上：

框架斷路器采用模塊化結構，分為框架、觸頭滅弧系統、手動操作機構、電動操作機構、智能型控制器以及抽屜座等部分。每個部分都成為一個完整獨立的部件，組裝時只需1-2個螺釘即可將其固定，拆裝十分方便有利于檢修維護。

而塑殼斷路器采用塑料化結構，特點是將斷路器外殼、框架采用塑料壓制而成，將觸頭、滅弧系統都放在絕緣小室中，防止相間短路，確保電弧向上噴出，保證觸頭系統可靠分?jǐn)唷?/p>

在額定電流上：

塑殼斷路器一般為630A（一些新產品可達到1600A）以下。而框架斷路器的額定電流要大很多，一般為630A-6300A，另外在分段能力上，框架斷路器要比塑殼斷路器高。

應用場合：

在實際應用中，一般800A以上的回路或分段能力要求特別高的回路或需要功能較多的回路應該采用框架斷路器，而630A以下的回路，一般使用塑殼斷路器。
