本文以虎門立沙島現場污水處理廠為例，說明祥科的自動化控制系統在污水處理中的應用。

 自動控制系統的組成及功能:

虎門立沙島污水處理廠采用的自動化控制系統由中央監管理計算機和PLC現場控制子站組成。它們通過工業以太網的網絡交換機相連，實現數據信息共享與交換。在監控中心有全套監控設備，打印存儲數據設備，調度管理設備以及其他輔助設備。

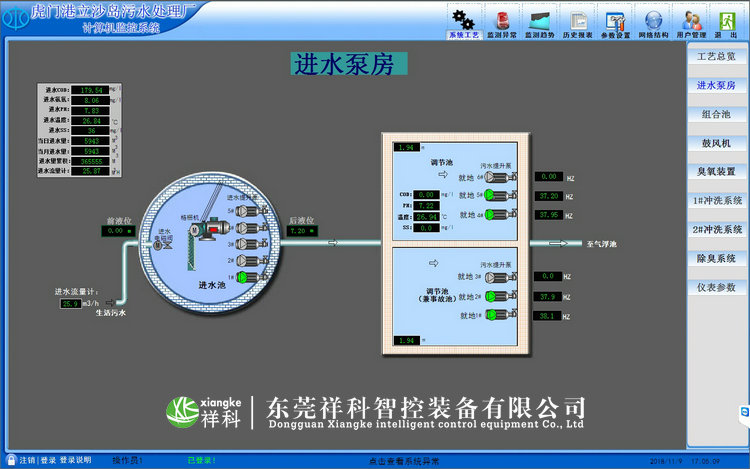

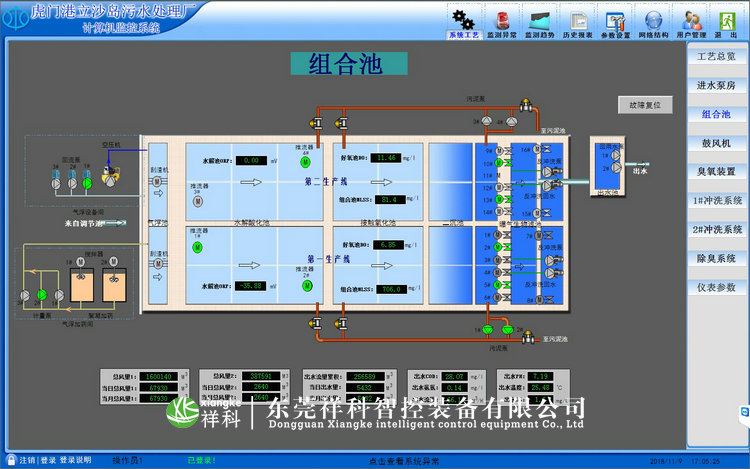

系統組成為：監控管理計算機系統、2PLC現場控制子站、主要工段的控制要求、粗細格柵及進水泵池、計量井、曝氣沉砂池、生化處理系統、沉淀池、儲泥池、接觸池、接觸池中設置pH計、全自動采樣器、污水分析儀、實時監控儀和水質分析儀。

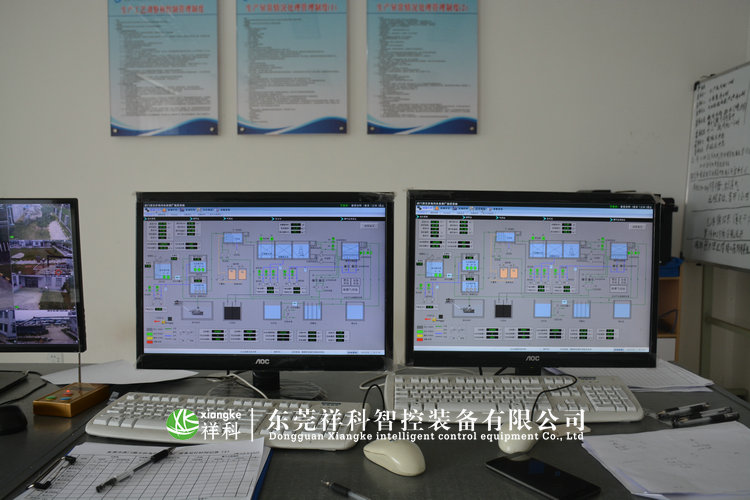

監控管理計算機系統為：兩臺監控管理計算機，兩臺監控管理計算機可分擔不同功能，故障時可互為備用，計算機配合有彩色顯示器、打印機、鍵盤等。

PLC現場控制子站設置三個現場控制站和一個中央控制室。中央控制站位于綜合樓中心控制室，并通過通訊總線實現數據傳送。整個污水處理廠設三套PLC，分別位于變配電站、脫水機房、回用水濾站。負責各自轄區模擬量、開關量的數據采集和運行控制。

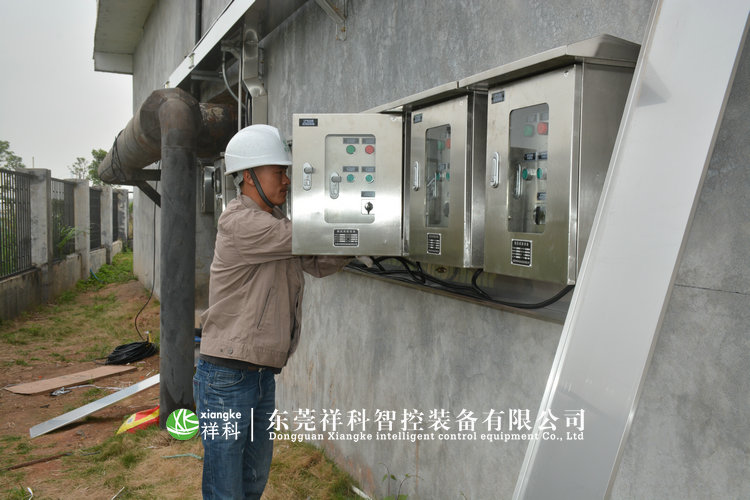

PLC現場子站選用可編程控制器，PLC為模塊化結構。并且PLC子站與相應的MCC置于同一地點，同時對于設備較集中又遠離子站的現場設置遠程I/O由通訊電纜連接。

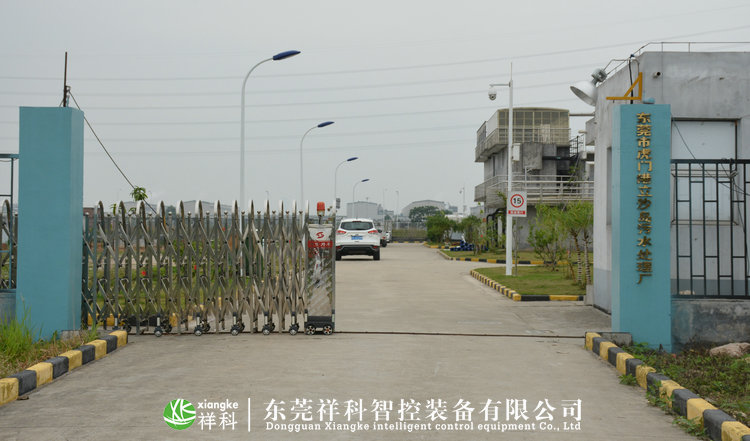

東莞虎門立沙島污水處理廠采用先進的污水處理工藝，其設計規模為2.5萬立方米/日，總建筑面積約1369.1 m2，污水處理量為2500m3/d。其中廠內污水處理自控系統由東莞祥科智控裝備有限公司設計并實施，建成后將極大地改善了周?chē)w環境，對治理水污染，保護當?shù)亓饔蛩|(zhì)和生態平衡具有十分重要的作用。
