祥科生產的plc控制柜，除了在出廠前進行通電測試后，到現場安裝好設備后，還需要進行現場的調試。雖每個系統程序不同，實現的功能也不同，但調試的內容大同小異。下面是祥科plc控制柜現場調試的內容以及注意的地方。

一、要查接線、核對地址。要逐點進行，要確保正確無誤?？刹粠щ姾藢?，那就是查線，較麻煩。也可帶電查，加上信號后，看電控系統的動作情況是否符合設計的目的。

二、檢查模擬量輸入輸出?？摧斎胼敵瞿K是否正確，工作是否正常。必要時，還可用標準儀器檢查輸入輸出的精度。

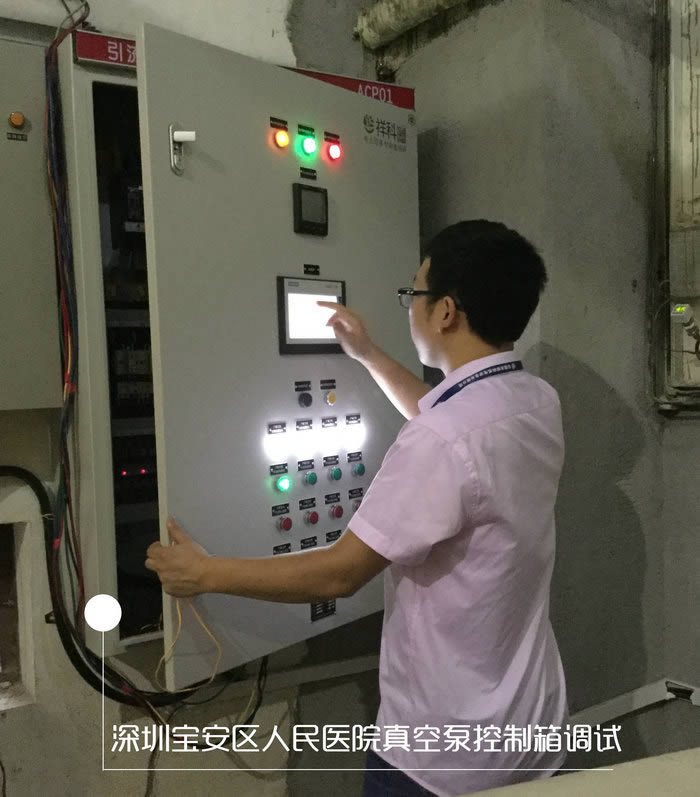

plc控制柜現場調試

三、檢查與測試指示燈?？刂泼姘迳先缬兄甘緹簦瑧?yīng)先對應指示燈的顯示進行檢查。一方面，查看燈壞了沒有，另一方面檢查邏輯關系是否正確。指示燈是反映系統工作的一面鏡子，先調好它，將對進一步調試提供方便。

四、檢查手動動作及手動控制邏輯關系。完成了以上調試，繼而可進行手動動作及手動控制邏輯關系調試。要查看各個手動控制的輸出點，是否有相應的輸出以及與輸出對應的動作，然后再看，各個手動控制是否能夠?qū)崿F(xiàn)。如有問題，立即解決。

五、半自動工作。如系統可自動工作，那先調半自動工作能否實現。調試時可一步步推進。直至完成整個控制周期。哪個步驟或環節出現問題，就著手解決哪個步驟或環節的問題。

六、自動工作。在完成半自動調試后，可進一步調試自動工作。要多觀察幾個工作循環，以確保系統能正確無誤地連續工作。

七、模擬量調試、參數確定。以上調試的都是邏輯控制的項目。這是系統調試時，首先要調通的。這些調試基本完成后，可著手調試模擬量、脈沖量控制。最主要的是選定合適控制參數。一般講，這個過程是比較長的。要耐心調，參數也要作多種選擇，再從中選出最優者。有的plc，它的PID參數可通過自整定獲得。但這個自整定過程，也是需要相當?shù)臅r間才能完成的。

八、完成上述所有的步驟，整個調試基本算是完成了。但最好再進行一些異常條件檢查。看看出現異常情況或一些難以避免的非法操作，是否會停機保護或是報警提示。進行異常檢查時，一定要充分考慮到設備與人身的安全！

因電氣自動化工程涉及的設備較多，plc控制柜只是其中一個設備，整個系統還包括監控設備、計算機操作站等，也需要在現場進行一一通電調試。
