（1）在輸入采樣階段，PLC通過掃描順序讀取所有輸入狀態和數據，并將其存儲在I/O圖像區的相應采集單元中。輸入采樣完成后，傳輸?shù)接脩舫绦驁?zhí)行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O圖像區域中相應單元的狀態和數據也不會發生變化。因此，如果輸入是脈沖信號，則脈沖信號的寬度必須大于掃描周期，以確保在任何情況下都可以讀取輸入。

（2）在用戶程序執行階段，PLC始終按從上到下的順序掃描用戶程序（梯形圖）。掃描每一個梯形圖時，總是先掃描由梯形圖左側觸點組成的控制電路，由觸點組成的控制電路先按左、右、上、下順序邏輯操作。然后，根據邏輯運算的結果，對邏輯線圈在系統RAM存儲區的相應位置進行刷新。狀態；或刷新I/O圖像區域中輸出線圈的相應位置；或確定是否執行梯形圖中指定的特殊功能指令。

也就是說，在用戶程序執行過程中，只有I/O圖像區輸入點的狀態和數據不會改變，而I/O圖像區或系統RAM存儲區的其他輸出點和軟設備的狀態和數據可能會改變，上面的梯形圖將低于程序的執行結果。使用這些線圈或數據工作的梯形圖；相反，下面梯形圖中刷新的邏輯線圈的狀態或數據只能用于下一個掃描周期中梯形圖頂部的程序。如果在程序執行期間使用即時I/O指令，則可以直接訪問I/O點。即使使用I/O指令，輸入過程圖像寄存器值也不會更新。程序直接從I/O模塊獲取值，輸出過程圖像寄存器將立即更新，這與直接輸入不同。

（3）在輸出刷新階段，掃描用戶程序完成后，PLC進入輸出刷新階段。在此期間，CPU根據I/O圖像區域中的相應狀態和數據刷新所有輸出鎖存電路，然后通過輸出電路驅動相應的外圍設備。此時，它是PLC的實際輸出。

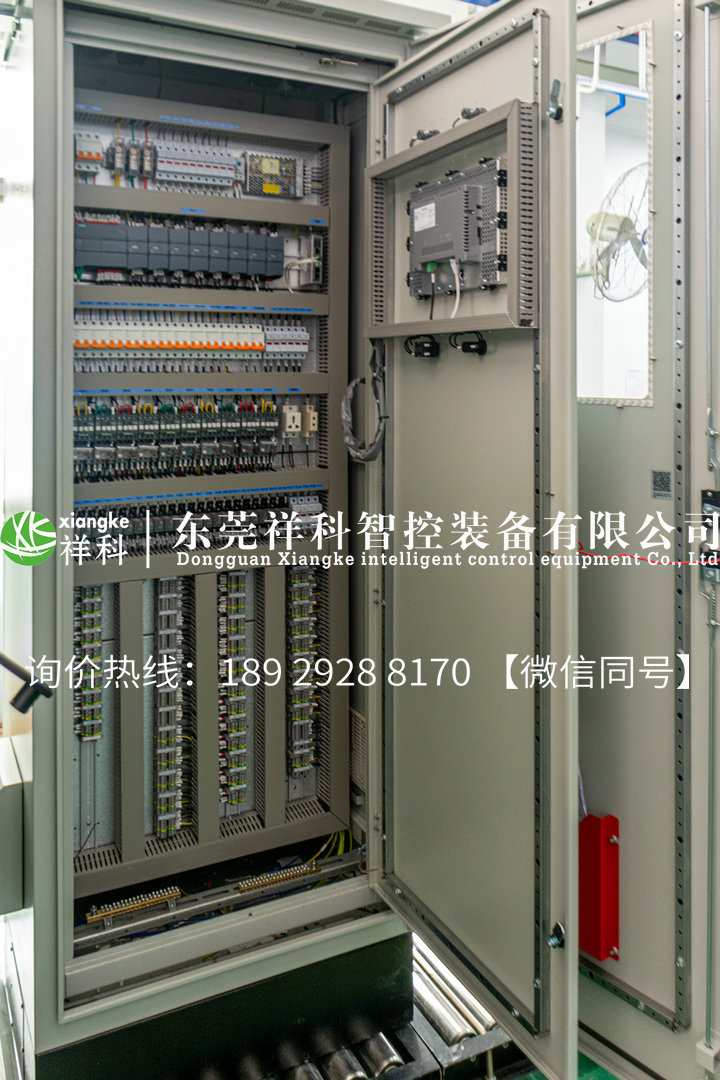

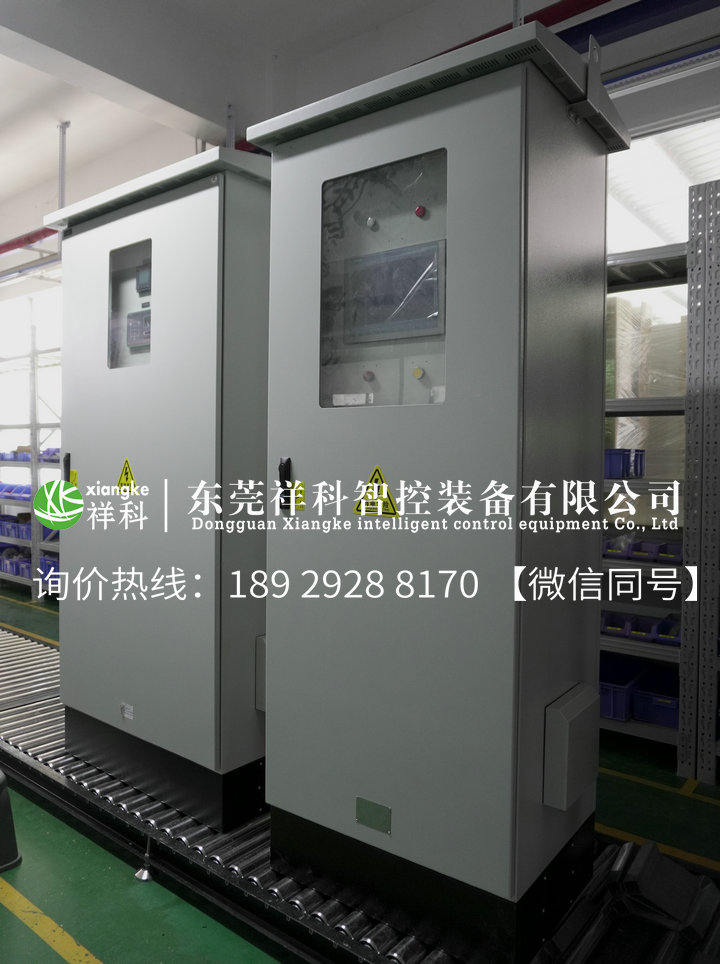

PLC控制柜的內部結構是什么樣的？有多少東西組成？

一般PLC控制柜里邊有：PLC模塊包含CPU開關量輸入輸出及模擬量輸入輸出模塊。電源開關，控制各不同回路電源通斷。開關電源，給PLC或者其他設備供電。信號隔離器，模擬量輸入及輸出信號隔離轉換信號。中間繼電器，開關量輸入及輸出信號轉換。

PLC控制柜的標準?包括交流,直流,信號線徑及線色，線號標準,及接地標準等一些常用標準.

先說線的顏色：AC220V相線用紅色，零線用白色。AC380V相線用黑色。所有接地線都是用黃綠相間的顏色。DC24V正極線和負極線是用藍色的線。

線徑的標準都是根據國標來的，具體線徑粗細都是根據實物所承受的電流來決定的。

所有的線頭處都應該有線號，線號都是根據電氣原理圖來接線的。上面的說的不對，通常導線的顏色都沒有國標，使用廠標即可。所有的PLC IO用信號線建議用黑色。DC24V紅色,0V藍色。注意動力線(單相或者三相)用顯眼有區別的顏色線就可以了。地線黃綠色通常不是很重的負載建議1.5或者2.5就可以了。

線徑與電流是正相關的，因?yàn)橼厔菪?yīng)，越粗單位平方帶的電流越小，這種對應關系百度下多的是。

PLC的IO線號是必須的，然而DC電源24V和0V由于用的很多倒是可以省略的只要和電氣圖的顏色線徑對應起來即可。
